bf auslösegestänge

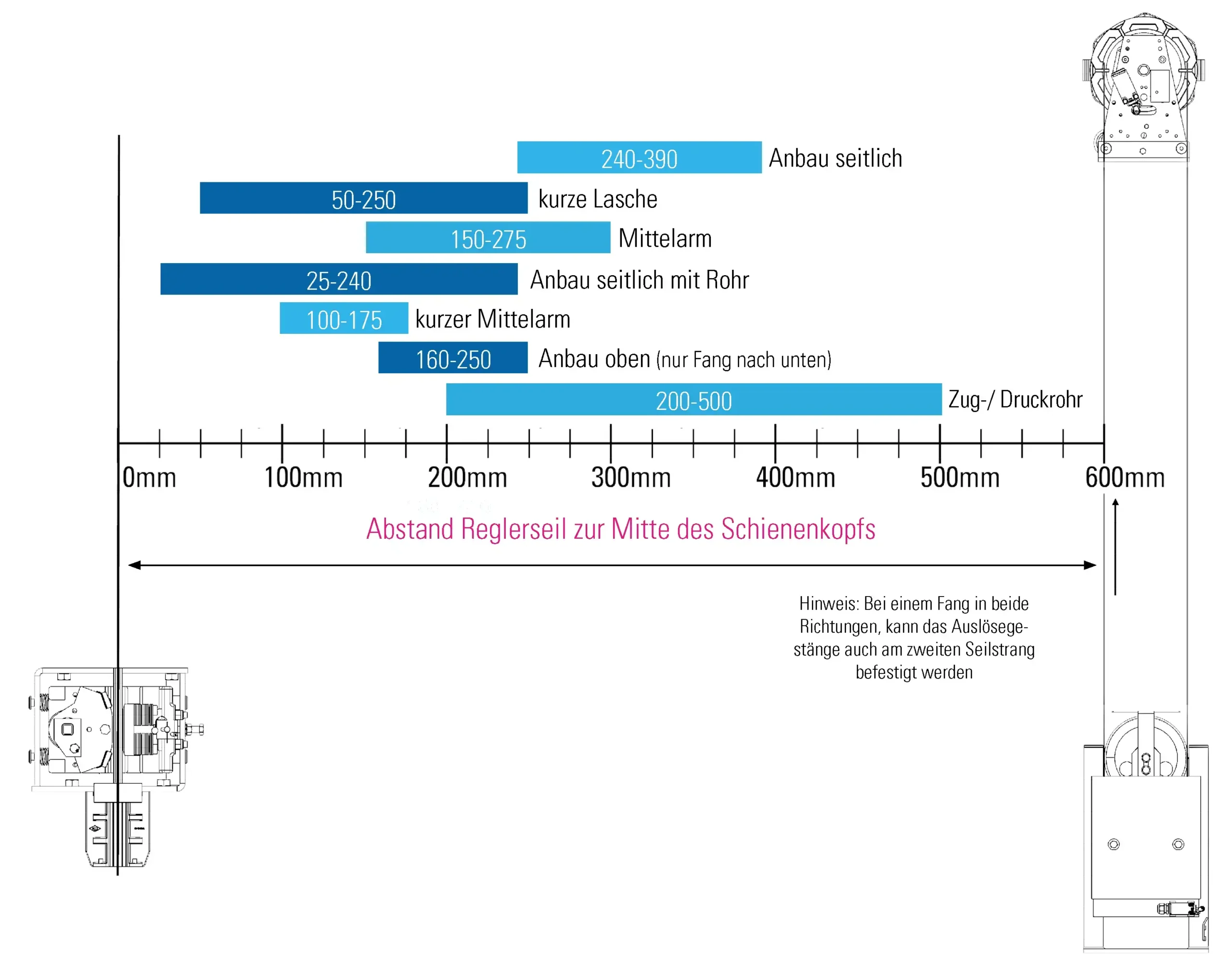

Die Fangvorrichtungen der Baureihe BF können auf unterschiedliche Weise mit dem Seil des Geschwindigkeitsbegrenzers verbunden werden:
– mit unserem Auslösegestänge, Anbau seitlich
– mit dem Auslösegestänge, Anbau seitlich und einem Zug/-Druckrohr
– nur mit einem Zugrohr für den Fang nach unten

Detaillierte Informationen Können Sie gerne unserer Montageanleitung
(Dokument-NR.: 300.000.210, bzw. 300.000.214 für Triple-Fangvorrichtungen) entnehmen, die wir Ihnen auf Wunsch gerne zusenden.

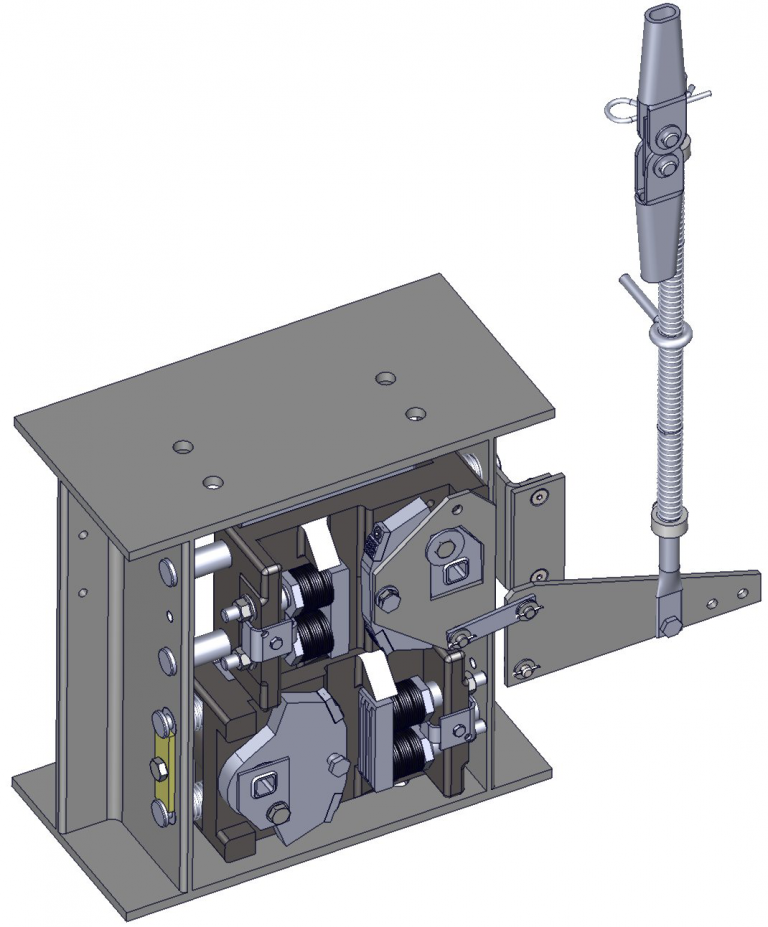

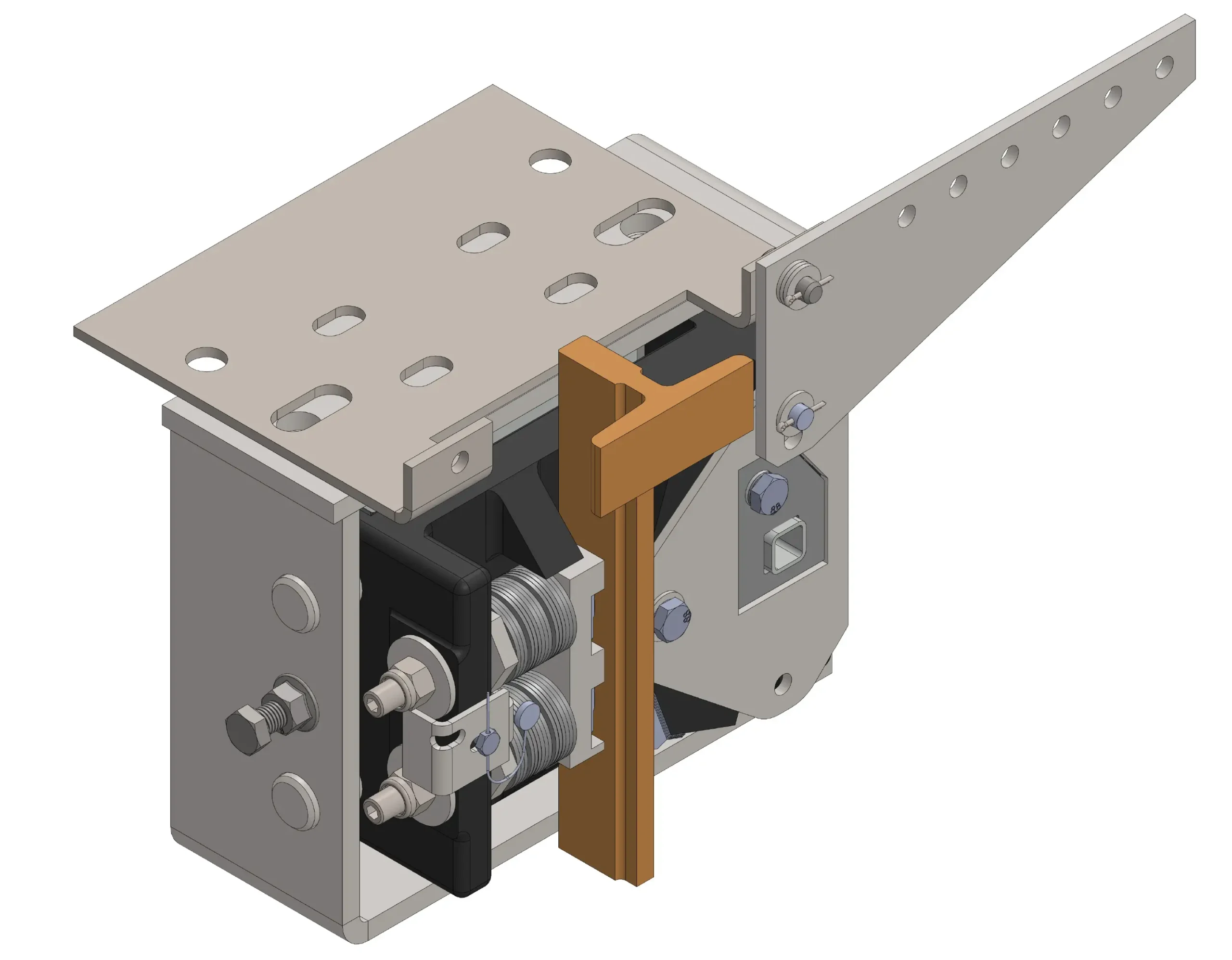

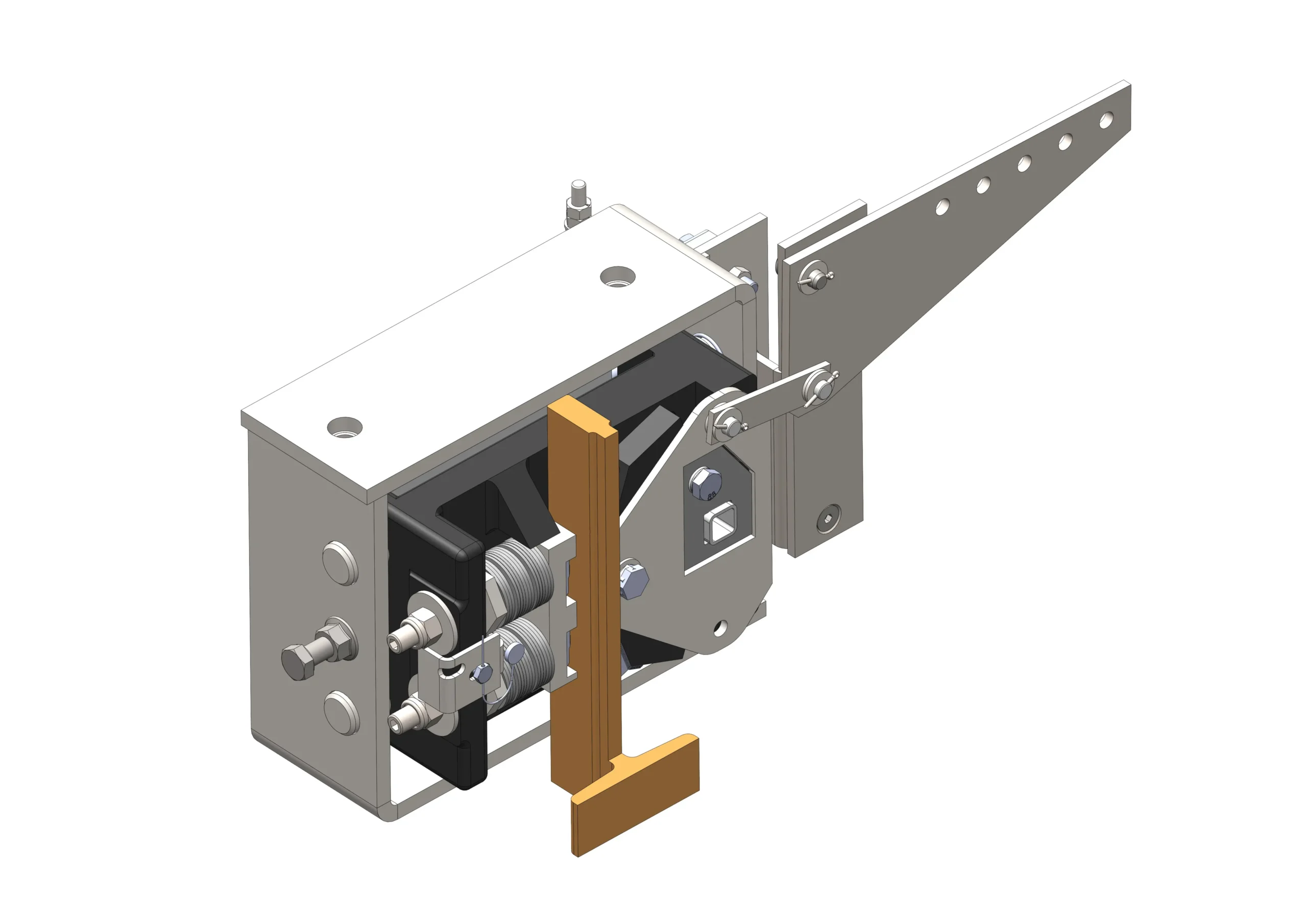

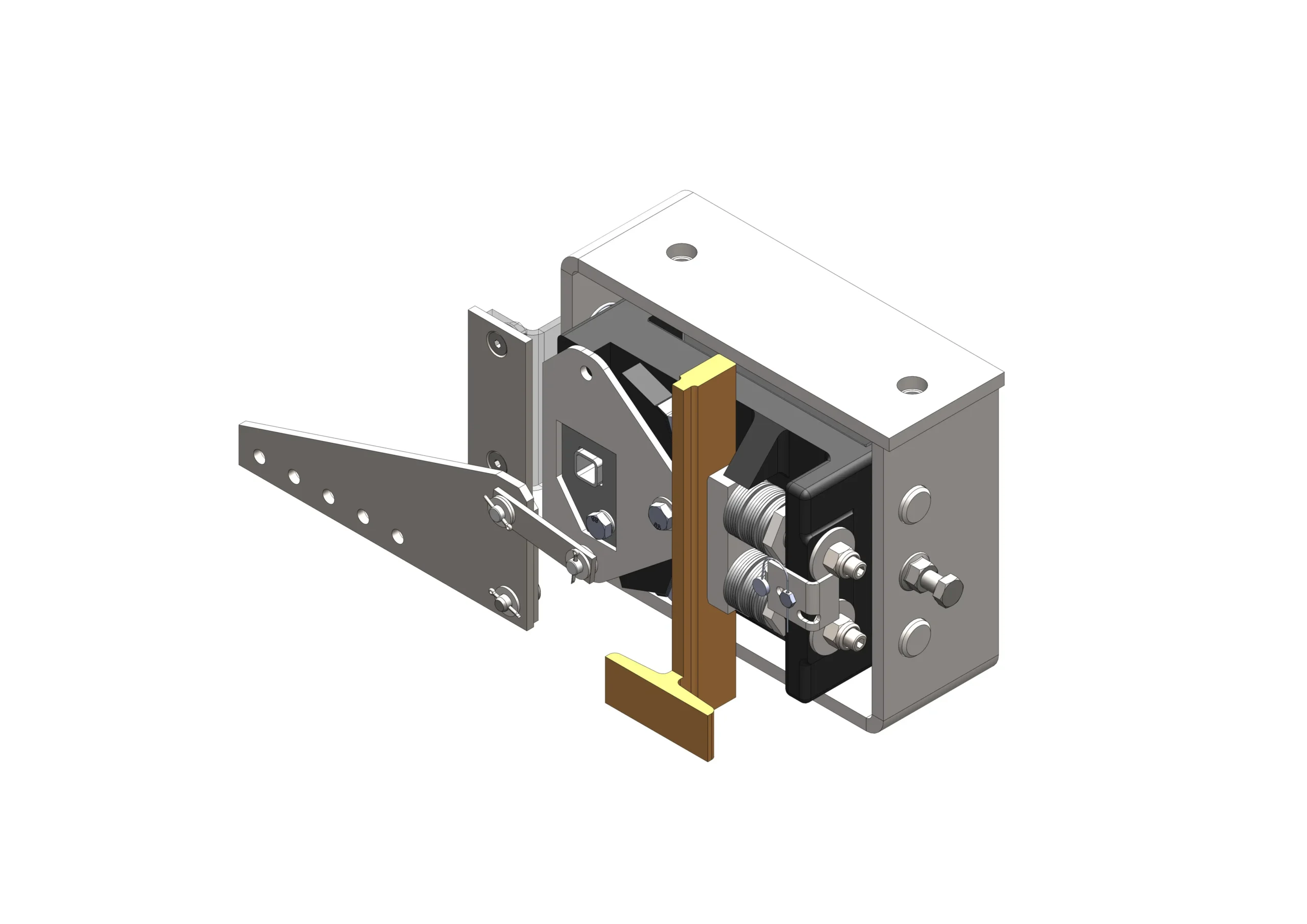

BF auslösegestänge ,,Anbau seitlich“

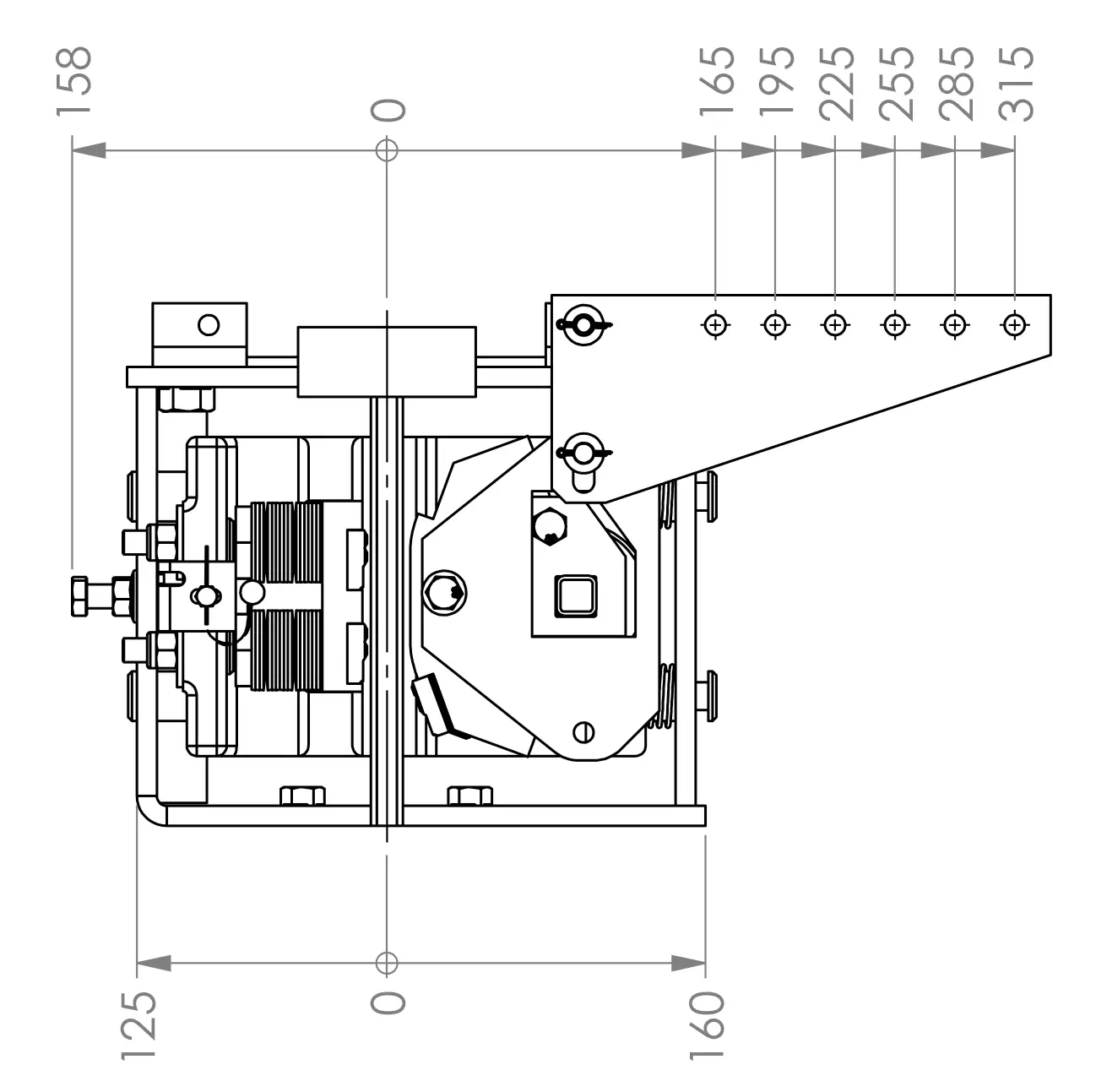

Unsere Standardauslösung für einen Abstand zwischen Geschwindigkeitsbegrenzerseil und Mitte der Führungsschiene von minimal 240mm und maximal 390mm

Details



Auslösegestänge
Anbau seitlich
________________________

Auslösegestänge BF seitlich mit Reglerseilanbindung (5-6,5 mm) 106.700.400

Auslösegestänge BF seitlich mit Reglerseilanbindung (6-8,0 mm) 106.700.390

Auslösegestänge BF seitlich ohne Reglerseilanbindung                      106.700.392

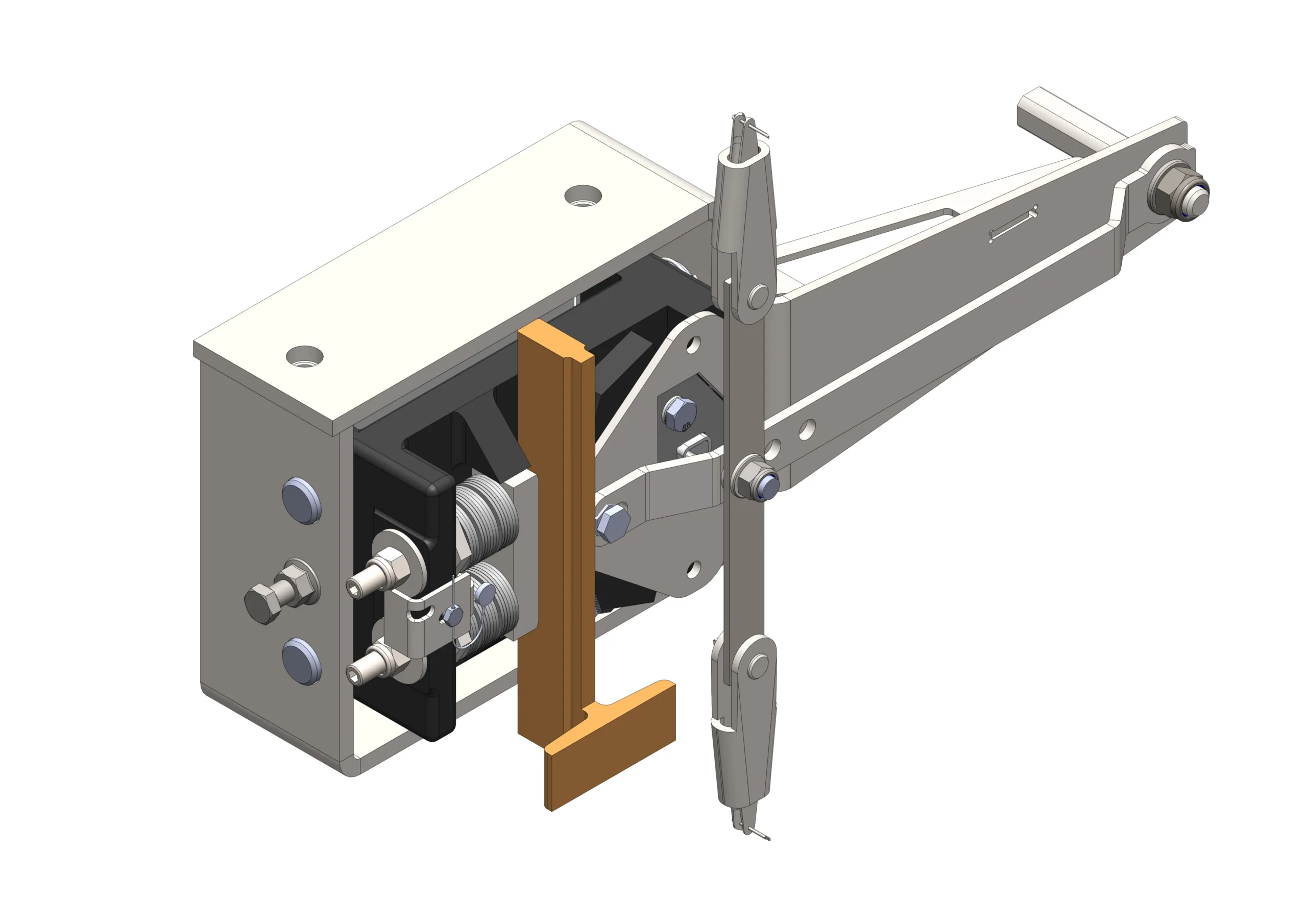

BF Auslösegestänge ,,Anbau seitlich“ in Kombination mit Zug-/Druckrohr

Falls der Abstand zwischen Geschwindigkeitsbegrenzerseil und Mitte der Führungsschiene kleiner als 240mm oder größer als 390mm ist,
Empfehlen wir eine Kombination mit einem Zug-/Druckrohr.



















Details

Auslösegestänge „Anbau seitlich“ in Kombination mit Zug-/Druckrohr
________________________

Auslösegestänge BF seitlich ohne Reglerseilanbindung (5-6,5 mm) 106.700.392

Zugrohre

  • L =3.500mm 106.930.235
  • L= 3.000mm 106.930.259
  • L= 1.000mm 106.930.260

VE Zubehör Zugrohr und Reglerseilanbindung (5-6,5  mm)          106.850.442

VE Zubehör Zugrohr und Reglerseilanbindung (6-8,0  mm)          106.850.441

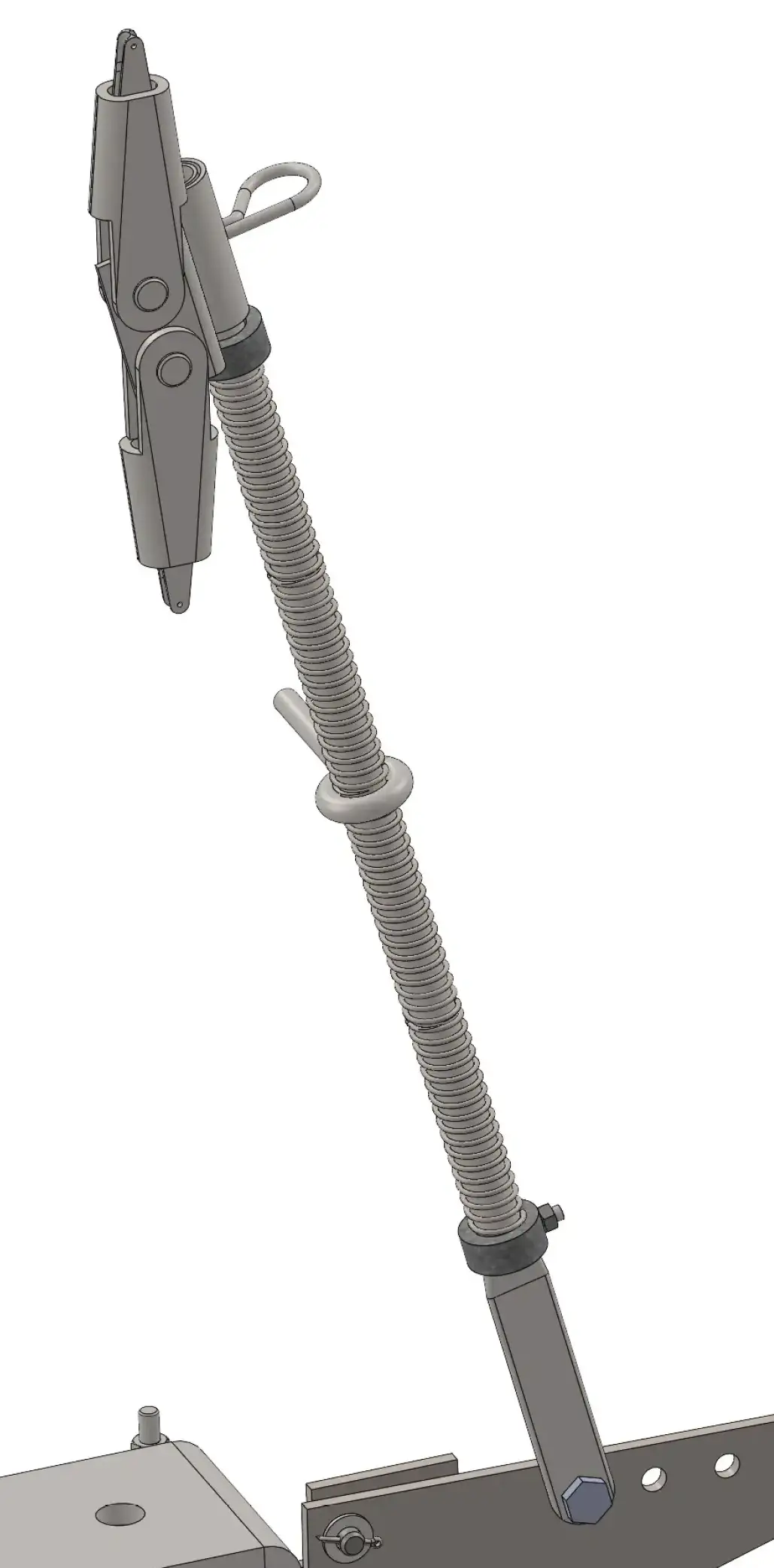

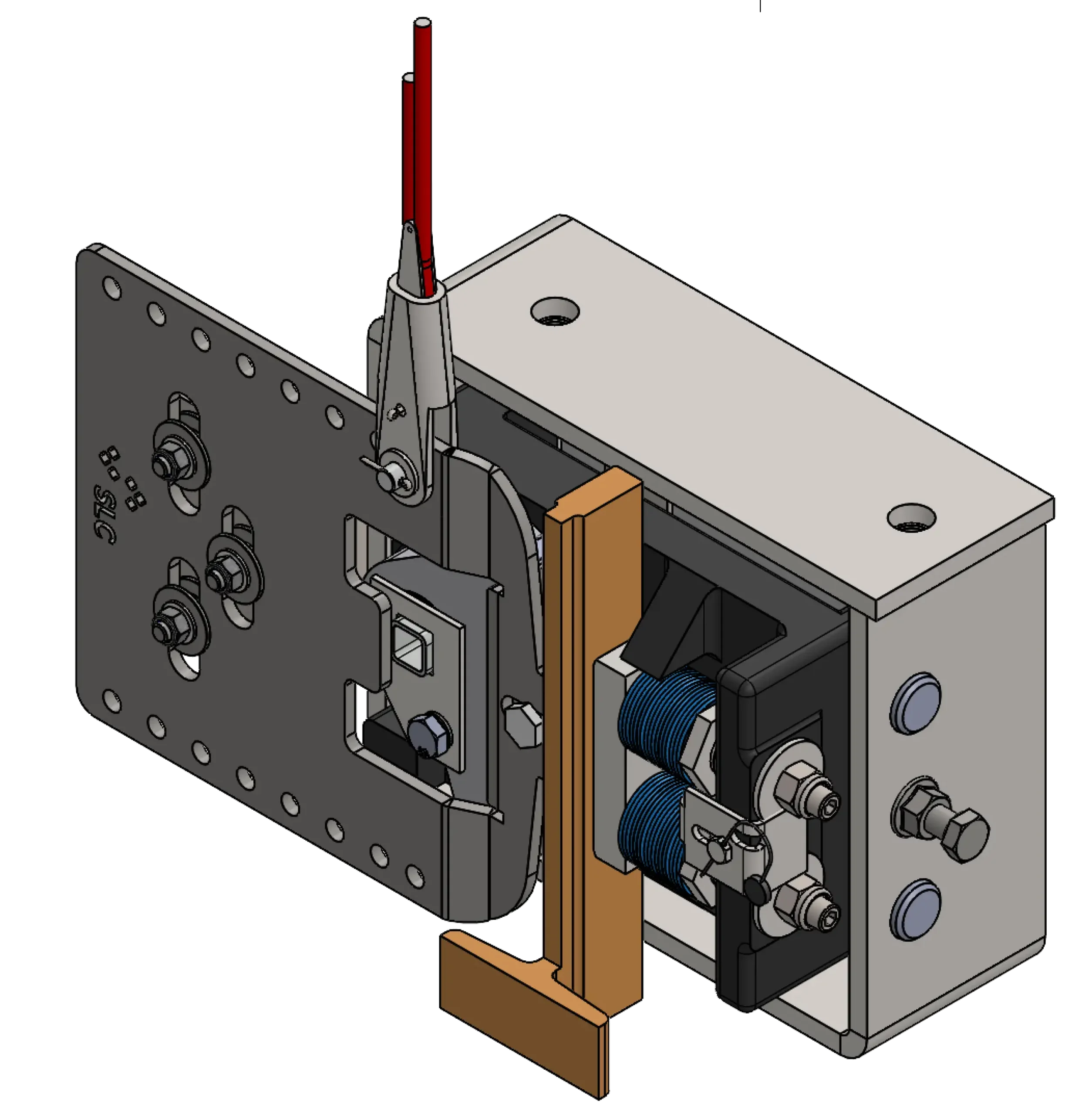

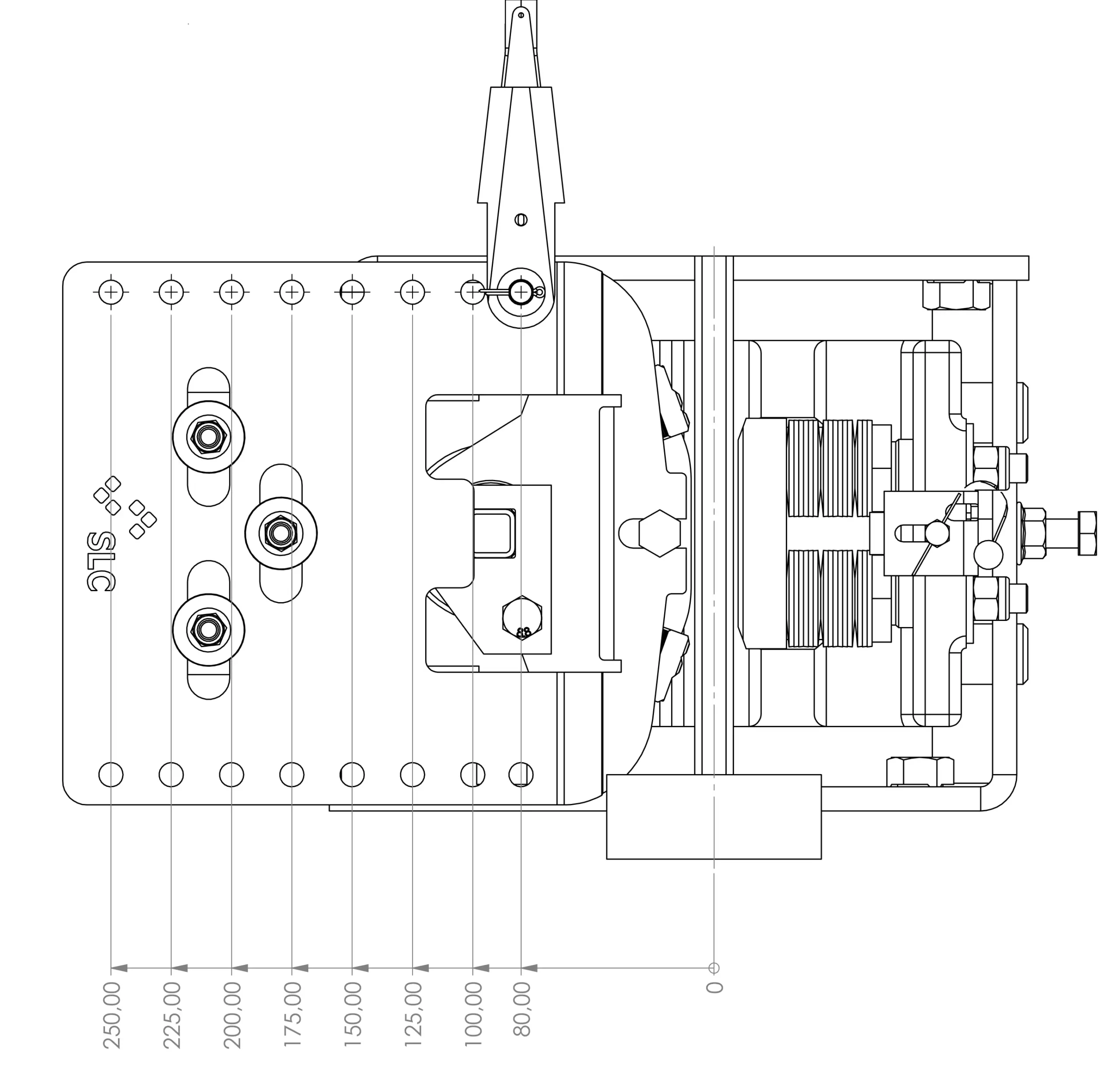

BF Auslösung ,,Zugrohr“

Falls nur der Fang nach unten eingesetzt wird (BF1D-1 oder BF1D-2),
kann das Geschwindigkeitsbegrenzerseil alternativ auch direkt mit einem Zugrohr an die Drehscheibe der Fangvorrichtung angebunden werden

Details

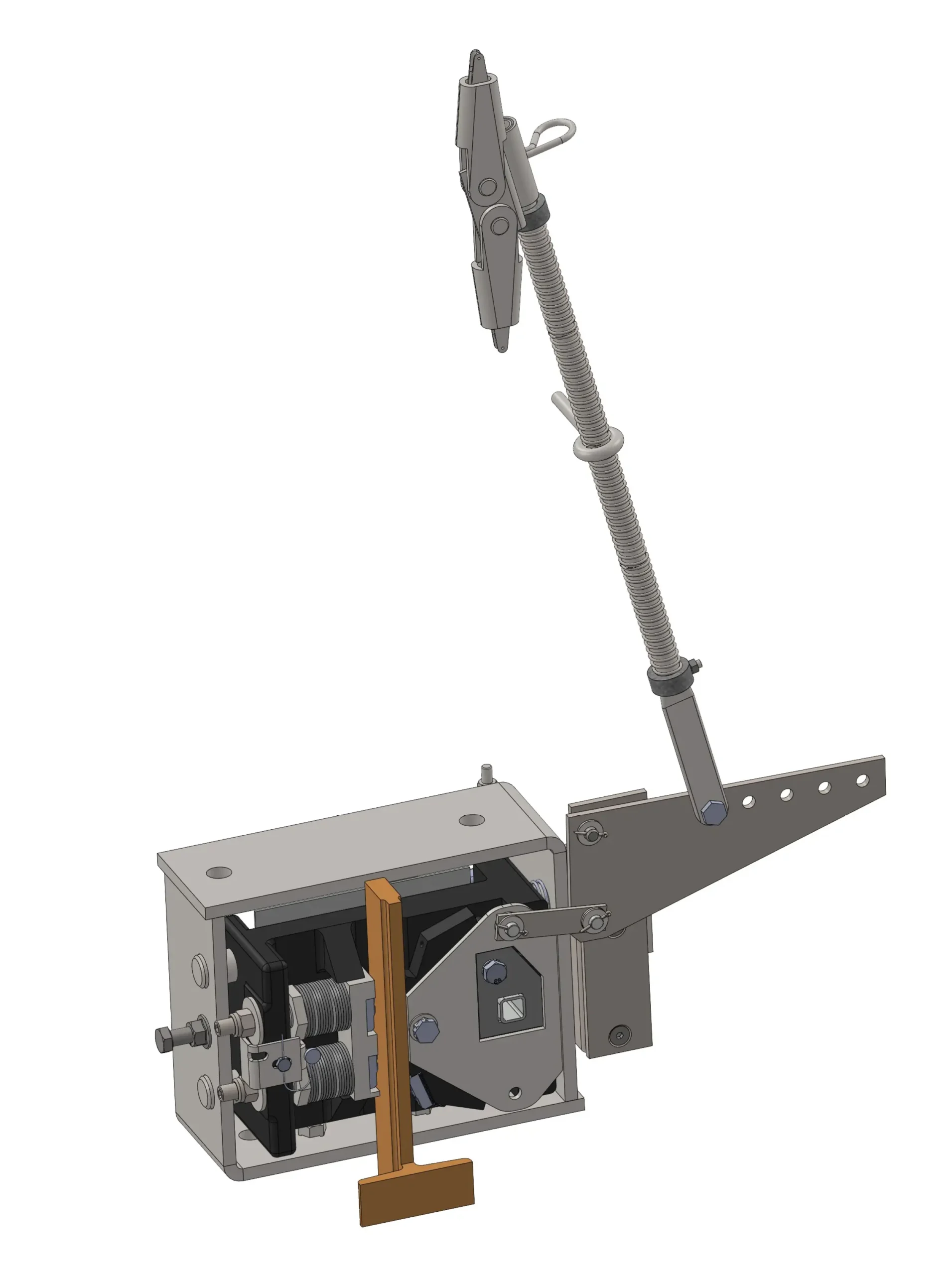

Auslösung mit Zugrohr
________________________

Zugrohre

  • L =3.500mm 106.930.235
  • L= 3.000mm 106.930.259
  • L= 1.000mm 106.930.260

VE Zubehör Zugrohr und Reglerseilanbindung (5-6,5  mm)         106.850.442

VE Zubehör Zugrohr und Reglerseilanbindung (6-8,0  mm)          106.850.441
